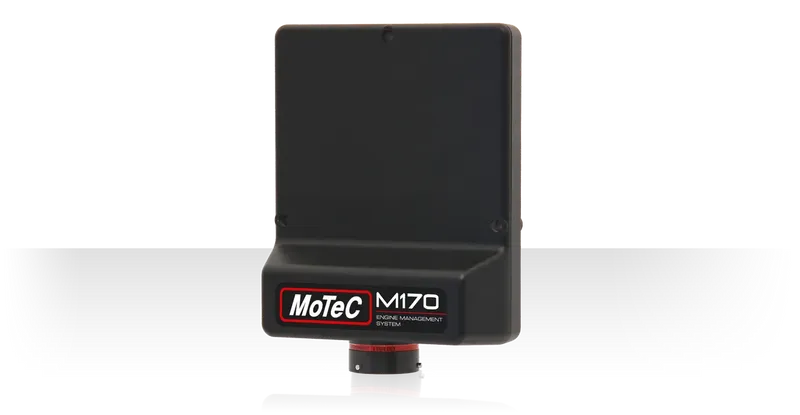

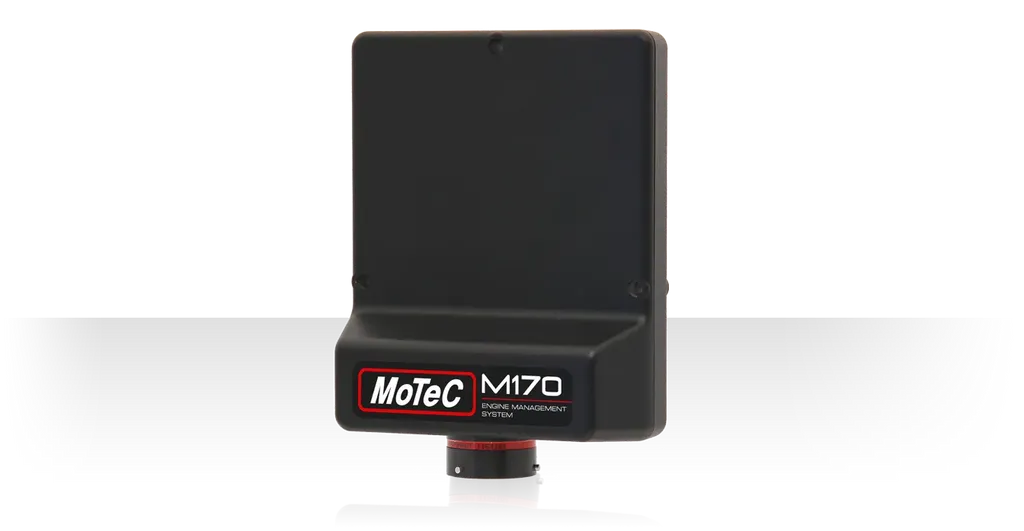

MoTeC M170 ECU

MoTeC M1-teknologi och M170 ECU – Skräddarsydd styrning för moderna motorer

Optimera din motorkontroll med MoTeC M1-teknologi och M170 ECU

MoTeC:s banbrytande M1-teknologi erbjuder oöverträffad anpassningsförmåga och total kontroll, samtidigt som dess avancerade säkerhetsfunktioner gör ECU:n idealisk för både reglerade och obegränsade användningsområden. M170 är en Port Injection ECU som ger omfattande kontroll över de flesta moderna motorer och stöder en rad avancerade funktioner för högpresterande applikationer.

För frågor eller offertförfrågningar, kontakta oss på info@trendab.com.

Funktioner och Fördelar:

• Avancerad säkerhet: Offentlig nyckelkryptering skyddar ECU:n från obehörig åtkomst.
• Användarhantering: Flera åtkomstnivåer för olika roller, exempelvis motortekniker eller datainsamlingsansvarig.
• Kompakt design: Lättviktsmagnesiumhölje med robust konstruktion.
• Högkvalitativa kontakter: Autosport-kontakter för pålitlig anslutning.
• Anpassningsbar mjukvara: Stöd för Drive-By-Wire, Cam Control och konfiguration av sensorer och utgångar.
• Dataloggning: Upp till 2000 kanaler och 1000 Hz provtagningsfrekvens med Logging Level 3-licens.

Licensiering och Anpassning:

Vid köp av en M1 ECU krävs en licens för att använda en specifik Package eller en Utvecklingslicens.

• Packages (Programfiler): En Package är den fil som laddas in i ECU:n och innehåller alla inställningar, tuningdata och säkerhetskonfigurationer. Dessa hanteras i M1 Tune.
  • GP Packages: Flexibla lösningar som fungerar för olika motorinställningar, inklusive avancerade och racingapplikationer.
  • Målinriktade Packages: Skräddarsydda lösningar för specifika motorer eller fordon. Plug-In Kit kan inkluderas vid behov.
  • Partner Packages: Utvecklade av MoTeC-partners med specialanpassade funktioner.
  • Kategori Packages: Designade för specifika tävlingsklasser med begränsad funktionalitet enligt regelverk.
• Utvecklingslicens (Development Licence): Ger möjlighet att skapa och modifiera unika styrstrategier med hjälp av M1 Build-mjukvaran. Perfekt för skräddarsydda applikationer och kontinuerlig utveckling.

Tekniska Specifikationer:

• Elektriska och Fysiska Egenskaper:

  • Spänning: 8–32 V DC
  • Strömförbrukning: 0,34 A vid 13,8 V
  • Storlek: 107,5 x 127,5 x 38,7 mm
  • Vikt: 315 g
  • Kontakter: 1 x 66-pin Autosport

• Ingångar och Utgångar:

  • Ingångar: 8 universella digitala ingångar, 8 analoga spänningsingångar, 4 analoga temperaturingångar, 2 knackningssensorer
  • Utgångar: 8 injektorutgångar med Peak and Hold eller Saturated konfiguration, 6 halvbro-utgångar (PWM-stöd), 8 lågside-tändutgångar

• Data och Kommunikation:

  • CAN-bussar: 1
  • Loggningsminne: 250 MB

• Dataloggning och Analys:

  • Logging Level 1: Grundläggande diagnostik som standard
  • Logging Level 2: Upp till 200 kanaler, 200 Hz provtagningsfrekvens
  • Logging Level 3: Upp till 2000 kanaler, 1000 Hz provtagningsfrekvens och upp till 8 loggningsuppsättningar
  • Pro Analysis: Avancerad mjukvara för databehandling med obegränsade arbetsblad och analysverktyg

Installationsdetaljer och Rekommenderade Kablar:

• Strömmatning: Använd AWG20–16 kablar och stjärnfördelning för att undvika störningar.
• Lågside-utgångar: Rekommenderad kabelstorlek är AWG20–18 beroende på strömbehovet.
• Halvbro-utgångar: Passande kabelstorlek för strömkrav, exempelvis AWG18 för servomotorer och pumpar.

Användningsområden:

M170 är anpassad för högpresterande motorer i både väg- och motorsportapplikationer. Dess stöd för avancerade funktioner som DBW och Cam Control gör den flexibel och kraftfull.

För teknisk support och beställning, kontakta oss på info@trendab.com.
