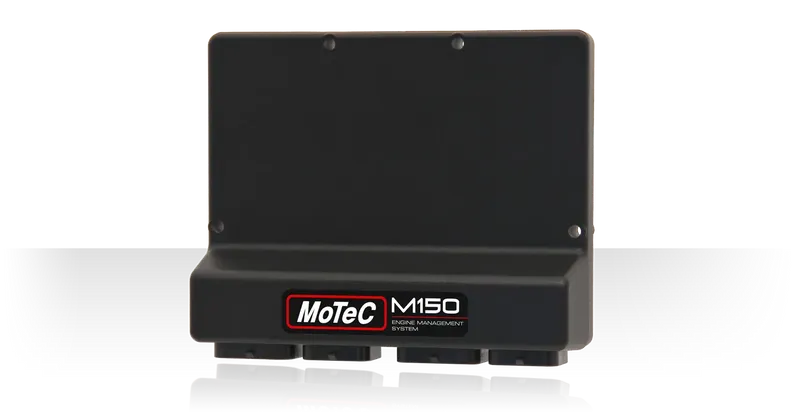

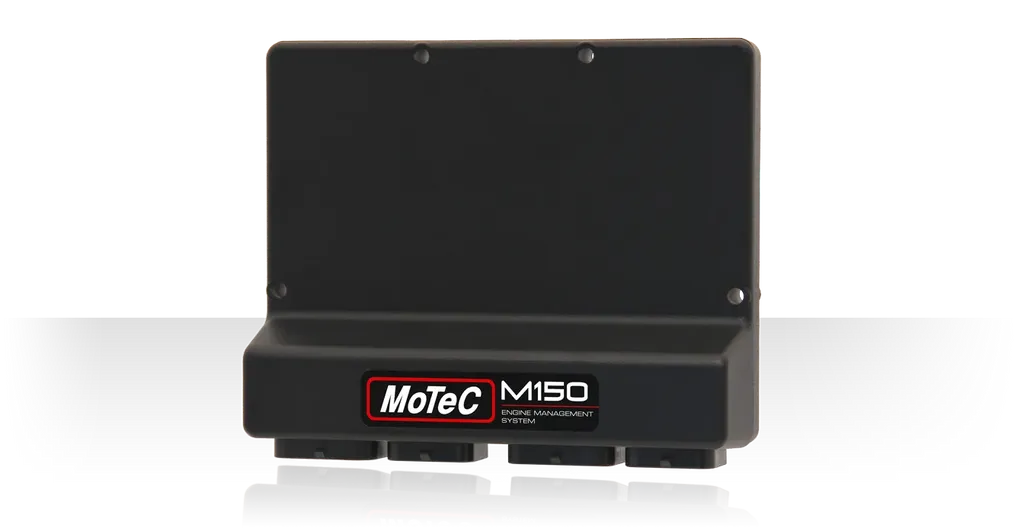

MoTeC M150 ECU

MoTeC M1-teknologi och M150 ECU – Optimal kontroll för moderna motorer

Optimera din motorkontroll med MoTeC M1-teknologi och M150 ECU

MoTeC:s innovativa M1-teknologi omdefinierar anpassningsbarhet och levererar total kontroll utan kompromisser. Med avancerade säkerhetsfunktioner är dessa ECU:er idealiska för både reglerade och obegränsade applikationer. M150 är en Port Injection ECU som erbjuder full kontroll över de flesta moderna motorer och stöder en rad avancerade funktioner för högpresterande applikationer.

För frågor eller offertförfrågningar, kontakta oss på info@trendab.com.

Funktioner och Fördelar:

• Avancerad säkerhet: Säkerhetsfunktioner baserade på offentlig nyckelkryptering skyddar ECU:n mot obehörig åtkomst.
• Användarhantering: Möjlighet till flera åtkomstnivåer för olika användare, såsom motortekniker och dataanalytiker.
• Robust design: Lättviktsmagnesiumhölje och en högpresterande processor för pålitlig prestanda.
• Anpassningsbar mjukvara: Stöd för programmerbara injektorprofiler och digitala ingångar för olika sensorer.
• Logging och analys: Avancerad datainsamling med upp till 2000 kanaler och 1000 Hz provtagningsfrekvens.

Licensiering och Anpassning:

Vid köp av en M1 ECU krävs en licens för att använda en specifik Package eller en Utvecklingslicens.

• Packages (Programfiler): En Package innehåller all ECU-konfiguration, tuningdata och säkerhetsinställningar och redigeras i M1 Tune.
  • GP Packages: General Purpose-paket för olika applikationer, inklusive vägfordon och motorsport.
  • Målinriktade Packages: Specialanpassade lösningar för specifika motorer eller fordon, ibland med Plug-In Kit.
  • Partner Packages: Utvecklade av MoTeC-partners med unika funktioner.
  • Kategori Packages: Specifikt utformade för tävlingsklasser.
• Utvecklingslicens (Development Licence): Ger avancerade användare möjlighet att skapa och anpassa egna styrstrategier med hjälp av M1 Build.

Tekniska Specifikationer:

• Elektriska och Fysiska Egenskaper:

  • Spänning: 8–32 V DC
  • Strömförbrukning: 0,34 A vid 13,8 V
  • Storlek: 162 x 127,5 x 40,5 mm
  • Vikt: 445 g
  • Kontakter: 2 x 34 pin + 2 x 26 pin Tyco

• Ingångar och Utgångar:

  • Ingångar: 12 universella digitala ingångar, 17 analoga spänningsingångar, 6 analoga temperaturingångar, 4 knackningssensorer, 2 smalbandslambdaingångar (ej stödda i GP Packages)
  • Utgångar: 12 injektorutgångar med Peak and Hold eller Saturated konfiguration, 10 halvbro-utgångar (PWM-stöd), 12 lågside-tändutgångar

• Data och Kommunikation:

  • CAN-bussar: 3
  • Loggningsminne: 250 MB

• Dataloggning och Analys:

  • Logging Level 1: Diagnostisk logging som standard
  • Logging Level 2: Upp till 200 kanaler och 200 Hz provtagningsfrekvens
  • Logging Level 3: Upp till 2000 kanaler och 1000 Hz provtagningsfrekvens
  • Pro Analysis: Avancerad mjukvara för professionell databehandling.

Installationsdetaljer och Rekommenderade Kablar:

• Strömmatning: Använd AWG20–16 kablar med stjärnfördelning för att undvika jordningsproblem.
• Injektorkablar: Kablar bör vara korta (<1,5 m) för att minimera spänningsförluster.
• Halvbro-utgångar: Använd lämplig kabelstorlek för aktuatorernas strömkrav, exempelvis AWG18 för servomotorer.

Användningsområden:

M150 är en flexibel lösning för motoroptimering inom både väg- och motorsportapplikationer. Den stöder moderna motorfunktioner som Drive-By-Wire (DBW) och Cam Control med möjlighet till integration med flerkanals CAN-system.
