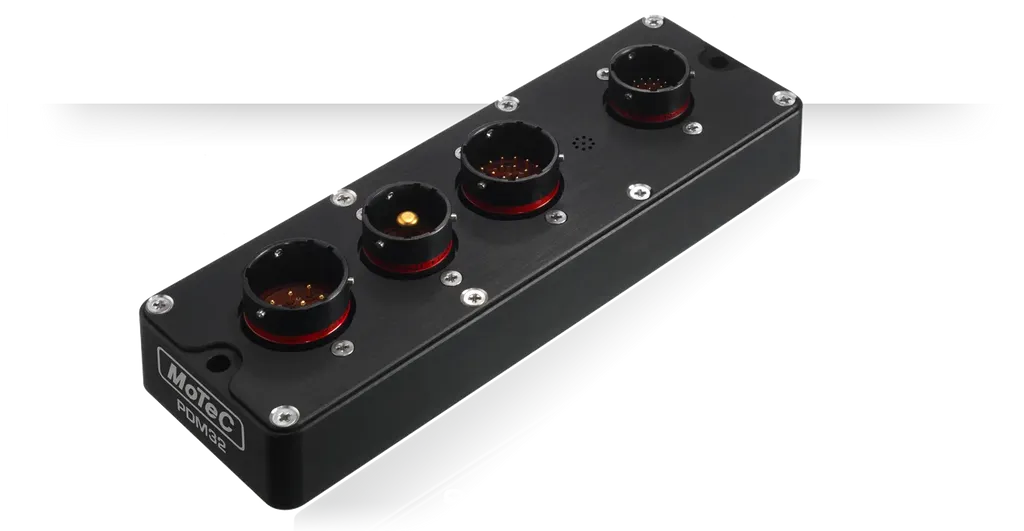

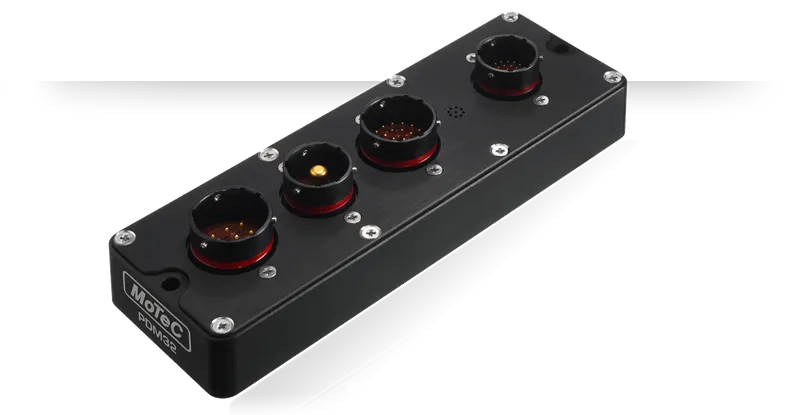

MoTeC 32-Output PDM

MoTeC 32-Output Power Distribution Module – Elektronisk Strömfördelning för Högpresterande Fordonsystem

Effektiv och pålitlig strömfördelning för ditt fordon

MoTeC:s 32-output Power Distribution Module (PDM) är den perfekta lösningen för att hantera och fördela ström till olika elektriska system i fordonet, inklusive motorer, lampor, solenoider och elektroniska enheter som ECU:er och dataloggers. Genom att ersätta traditionella reläer, säkringar och överströmsbrytare gör denna modul installationen mer effektiv och pålitlig.

Egenskaper och Fördelar:

• Hög kapacitet och flexibilitet: 8 x 20 A utgångar (20 A kontinuerligt, 115 A transient) och 24 x 8 A utgångar (8 A kontinuerligt, 60 A transient).
• Avancerad säkerhet: Skyddad mot överström, kortslutning och termisk överbelastning för att säkerställa pålitlig drift.
• Styrbar via CAN: Kan styras av CAN-meddelanden och logikfunktioner. Upp till 200 logikoperationer kan användas för att stänga av system selektivt.
• Fullständig diagnostik: Modulen ger fullständig diagnosinformation via CAN, vilket underlättar felsökning och optimering av systemet.
• IP67-klassad: Vattentålig och dammtålig design gör modulen idealisk för tuffa miljöer.

Specifikationer:

• Ingångar: 23 x switching-ingångar (0–51 V, upplösning 0,2 V).
• Kommunikation: 1 x CAN-buss.
• Driftspänning: Max 30 V DC.
• Skydd: Gummitätning på lock och kontakter, konform beläggning på PCB.
• Fysisk storlek: 180 x 60 x 28 mm.
• Vikt: 420 g.
• Kontakter: 1 x 37, 1 x 26, 1 x 8 och 1 x 1 pin Autosport-kontakter.

Kompatibilitet:

• MoTeC ECU-modeller: M1-serien, M84, M400, M600, M800, M880.
• MoTeC Dash/Logger-modeller: C125, C127, C1212, C185, C187, C1812, CDL3, L120, L180.
• Mjukvara: PDM Manager-programvara används för att konfigurera alla ingångar, utgångar och CAN-meddelanden.

Installationskrav och Säkerhet:

• Installationsområde: Installera på en skyddad plats där produkten endast utsätts för tillfälligt vattensprut och minimal exponering för damm.
• Temperaturintervall: Produkten fungerar inom ett driftstemperaturområde på -40 °C till 85 °C.
• Vibrationssäkerhet: Produkten är designad för att klara vibrationer som är typiska för fordonsinstallationer.

Säkerhet: För säker drift, använd endast oskadade enheter och följ de rekommenderade säkerhetsåtgärderna:

• Använd rätt strömmatning och trådstorlekar.
• Följ alltid de angivna driftspänningsgränserna.
• Använd enheten aldrig om den har skadade eller blottade ledningar.
