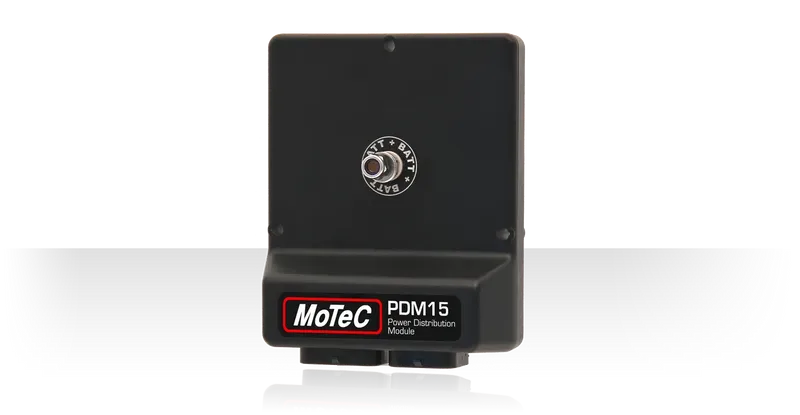

MoTeC 15-Output PDM

MoTeC 15-Output Power Distribution Module – Elektronisk Strömfördelning för Högpresterande Fordonsystem

Effektiv och säker strömfördelning för fordonssystem

MoTeC:s 15-output Power Distribution Module (PDM) är en kraftfull lösning för att elektroniskt omfördela ström till olika system i fordonet, inklusive motorer, lampor, solenoider och elektroniska enheter som ECU:er och dataloggers. Den ersätter traditionella reläer, säkringar och överströmsbrytare, vilket förenklar kablage och minskar omkopplingskraven, samtidigt som den säkerställer ökad pålitlighet.

Egenskaper och Fördelar:

• Hög kapacitet: 8 x 20 A utgångar (20 A kontinuerligt, 115 A transient) och 7 x 8 A utgångar (8 A kontinuerligt, 60 A transient).
• Avancerad säkerhet: Skyddad mot överström, kortslutning och termisk överbelastning för att säkerställa pålitlig drift.
• Styrning via CAN: Kan styras av CAN-meddelanden och logikfunktioner. Upp till 200 logikoperationer för att selektivt stänga av system.
• Diagnostik: Ger fullständig diagnostikinformation via CAN, vilket underlättar felsökning och optimering.
• IP67-klassad: Vattentålig och dammtålig design för pålitlig drift i tuffa miljöer.

Specifikationer:

• Ingångar: 16 x switching-ingångar (0–51 V, upplösning 0,2 V).
• Kommunikation: 1 x CAN-buss.
• Driftspänning: Max 30 V DC.
• Skydd: Konform beläggning på PCB.
• Fysisk storlek: 107,5 x 127,5 x 38,7 mm.
• Vikt: 270 g.

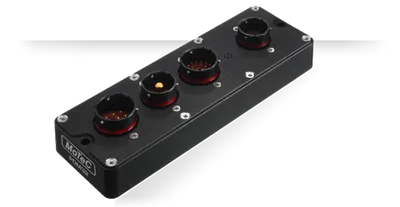

• Kontakter: 1 x 34, 1 x 26, 1 x 8 och 1 x 1 pin Autosport-kontakter.

Kompatibilitet:

• MoTeC ECU-modeller: M1-serien, M84, M400, M600, M800, M880.
• MoTeC Dash/Logger-modeller: C125, C127, C1212, C185, C187, C1812, CDL3, L120, L180.
• Mjukvara: PDM Manager-programvara för att konfigurera alla ingångar, utgångar och CAN-meddelanden.

Installationskrav och Säkerhet:

• Installationsområde: Installera på en skyddad plats med minimal exponering för vatten och damm.
• Temperaturintervall: Produkten fungerar inom ett driftstemperaturområde på -40 °C till 85 °C.
• Vibrationssäkerhet: Designad för att tåla vibrationer från fordonsinstallationer.

Säkerhet: För säker drift, använd enheten med omsorg och följ alla säkerhetsåtgärder:

• Använd endast oskadade enheter.
• Följ angivna driftspänningsgränser och trådstorlekar.
• Se till att kablar inte är skadade eller blottade.
