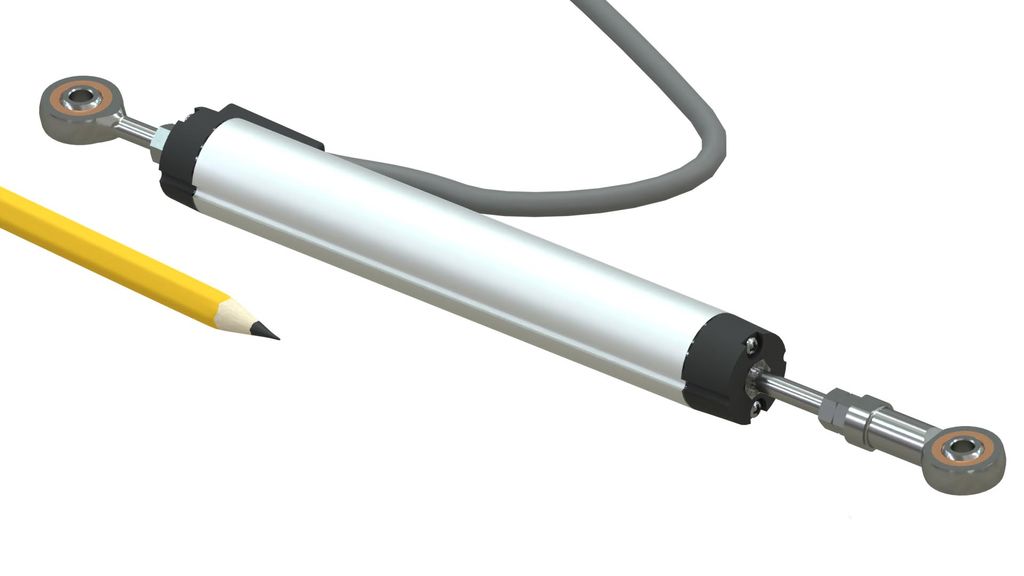

Fjäderbensgivare Linjär 0–100 mm

Denna linjära fjäderbensgivare är utvecklad för exakt övervakning av fjädringsrörelser och stötdämparens slaglängd i avancerade motorsport- och fordonsapplikationer. Den kompakta konstruktionen och robusta potentiometerelementet ger stabil mätning även i miljöer med vibrationer, fukt och temperaturvariationer.

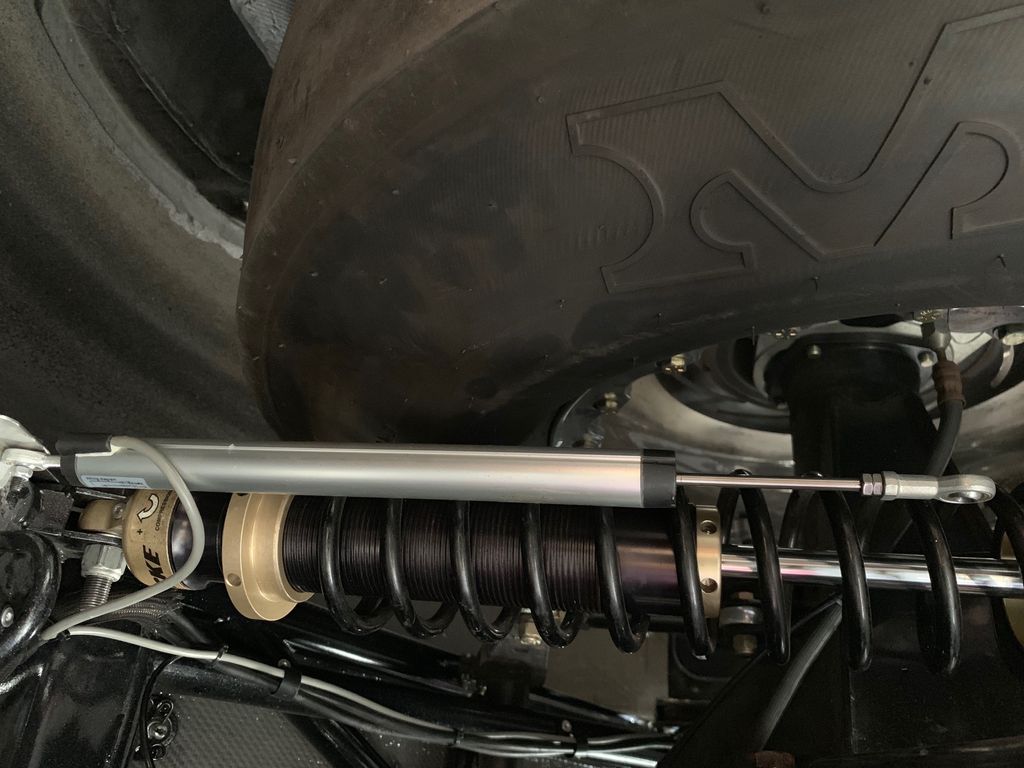

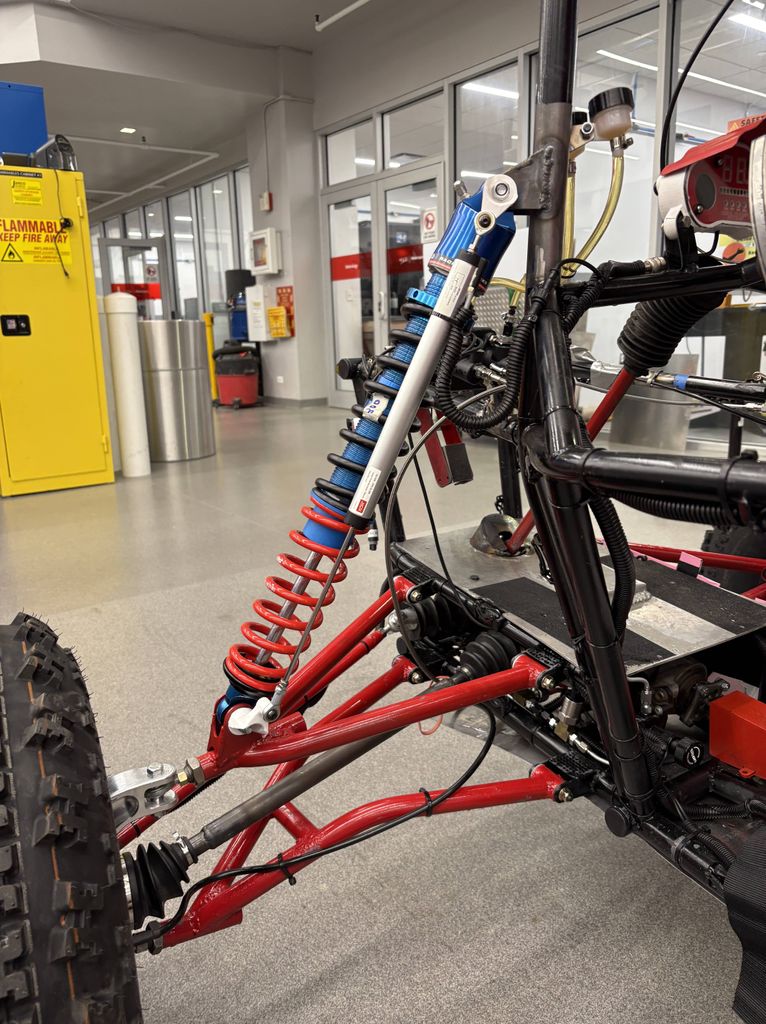

Givaren monteras parallellt med fjäderben eller stötdämpare via ledade ändfästen, vilket ger smidig installation och korrekt rörelseregistrering. Det ratiometriska utsignalsystemet ger en linjär spänningsutgång motsvarande hela slaglängden, vilket gör givaren kompatibel med de flesta dataloggers, ECU-system och telemetriplattformar. Konstruktionen uppfyller IP64-krav och är motståndskraftig mot damm, vattenstänk, vibrationer och mekanisk påverkan.

Egenskaper och fördelar

• Robust linjär potentiometergivare för fjädringsmätning
• 0–100 mm slaglängd med hög noggrannhet
• Ledade ändfästen för enkel montering
• IP64-klassad – dammtät och vattenresistent
• Kompakt 22 mm diameter
• Ratiometrisk utgång (0–100 % av matningsspänning)

Tekniska specifikationer

• Slaglängd: 100 mm (andra längder tillgängliga)
• Mekanisk slaglängd: Slaglängd + 3 mm
• Upplösning: Oändlig
• Repeterbarhet: 0,01 mm
• Max hastighet: 5 m/s
• Elementtyp: Kolbaserad potentiometer
• Utgång: 0–100 % av matningsspänningen
• Resistans: 5 kΩ (±20 %)
• Max matningsspänning: upp till 24–36 V (beroende på slaglängd)
• Strömförbrukning: ca 10 mA

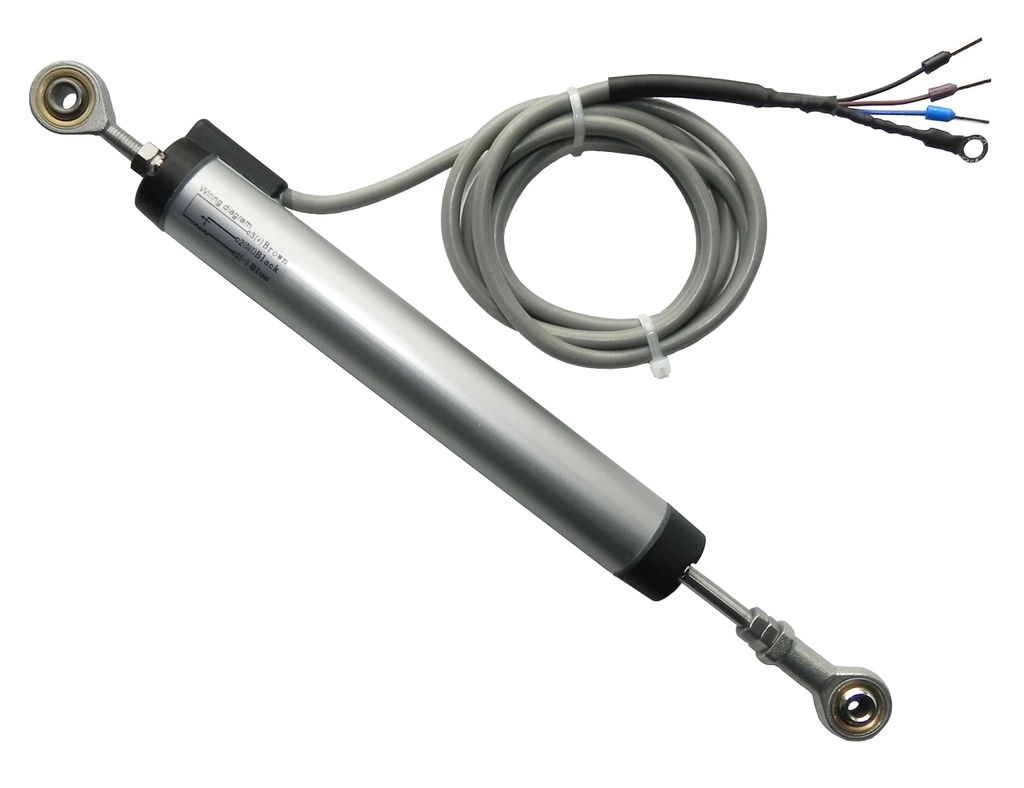

• Kabel: 3-ledare, 22 AWG, 0,9 m
• Temperaturintervall: –40 till +95 °C
• Fukt: Upp till 95 % RH (icke-kondenserande)
• Skyddsklass: IP64
• Stötklassning: 50 g
• Vibrationsklassning: 20 g
• Diameter: 22 mm

Passar följande användningsområden

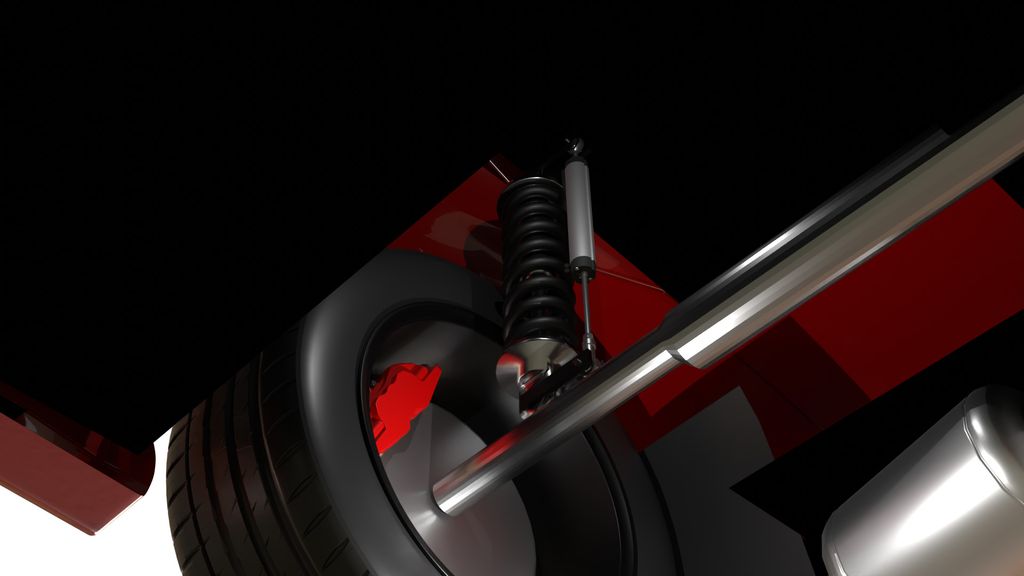

• Mätning av stötdämparens rörelse
• Fjädringsanalys i motorsport

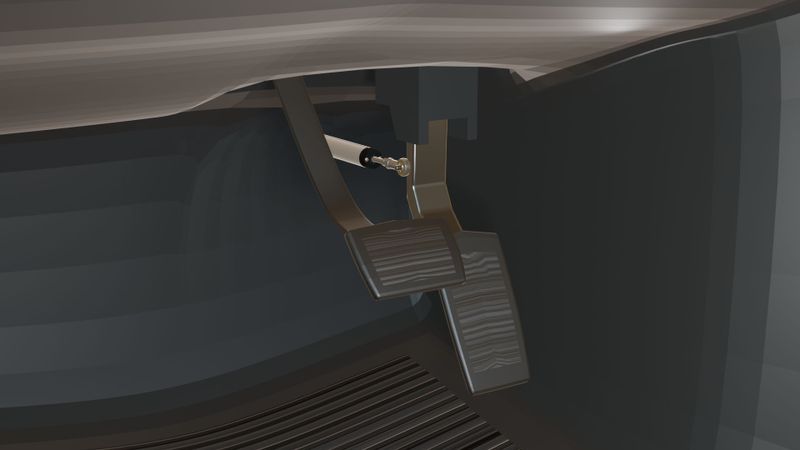

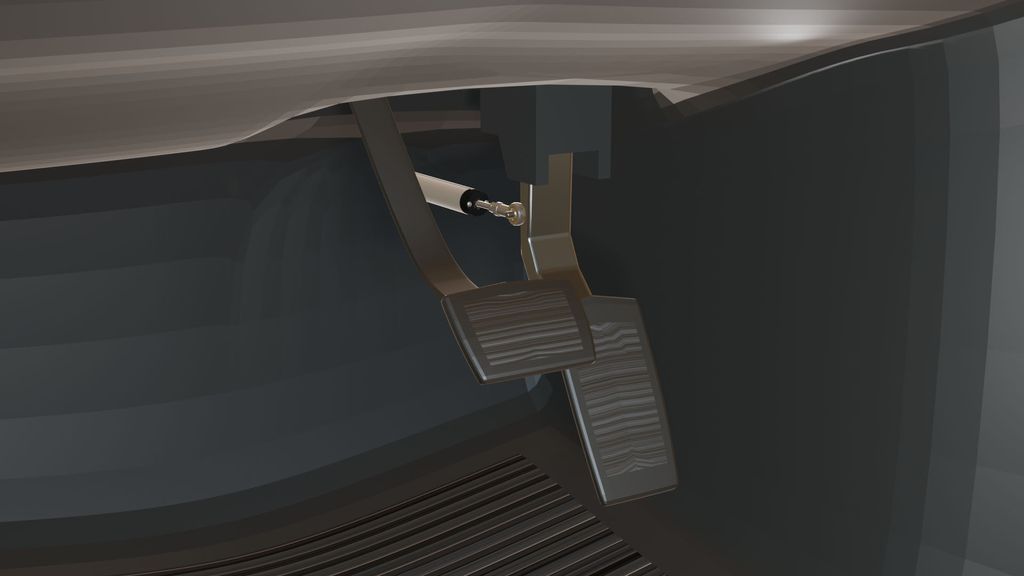

• Accelerator-, spjäll- och mekaniska länkar
• Dataloggning av linjär rörelse i racing och utveckling

Leveransinnehåll

• 1 st Linjär fjäderbensgivare 0–100 mm
• 1 st Ledat fäste i vardera ände
• Integrerad 3-ledarkabel
