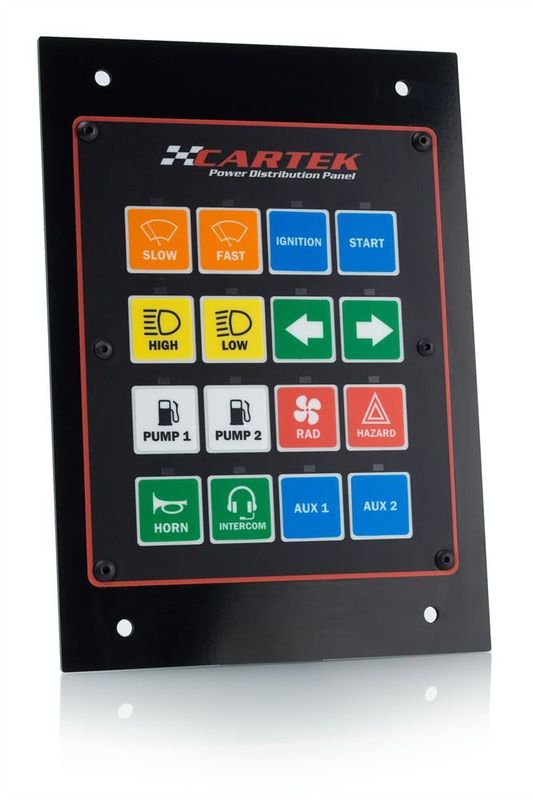

CARTEK Power Distribution Panel

16 862,5 kr

CARTEK Power Distribution Panel – 16 knappar för elektrisk kraftdistribution i racing och rally Avancerad elektronisk säkrings- och reläpanel för motorsport
Läs mer

CK-PDP-16 CARTEK
  • Fullfjädrad verkstad
  • 4,8 i betyg från våra kunder
  • Fri frakt från 1500kr

Beskrivning av CARTEK Power Distribution Panel

CARTEK Power Distribution Panel – 16 knappar för elektrisk kraftdistribution i racing och rally

Avancerad elektronisk säkrings- och reläpanel för motorsport

CARTEK Power Distribution Panel är en komplett lösning för professionell elektrisk kraftstyrning i tävlings- och rallybilar. Den ersätter traditionella reläer, säkringar och omkopplare – vilket minskar byggtid, sparar vikt och förenklar eldragning. Perfekt för racingmiljöer där tillförlitlighet, säkerhet och snabb felsökning är avgörande.


Så fungerar CARTEK PDP-16

Panelen tar +12V direkt från batteriet och fördelar strömmen till alla fordonets elektriska system via 16 konfigurerbara utgångar. Varje kanal har valbar strömbelastning och funktion, vilket gör detta till en kompakt, pålitlig och flexibel lösning för styrning av t.ex. bränslepumpar, kylfläktar, tändsystem, torkare och belysning.

🔧 OBS! Komplettera med anslutningskit för korrekt installation.


Egenskaper och teknisk specifikation:

16 användarkonfigurerbara kanaler
– Välj 5A, 10A eller 15A per kanal
– Kombinera två kanaler för 20A, 25A eller 30A

8 valbara funktioner per kanal:
– Momentan (startmotor, spridare, tvättpump)
– Spärrfunktion (med/utan minne)
– Tidsfördröjning (ex. elbakruta)
– Blinkfunktion (blinkers etc.)
– Växling (helljus/lågljus)
– 0V Switch (för ECU-mappar)

Dedikerad Wiper Control
– Med parkposition för korrekt återgång av torkare

Fullt elektroniskt skydd
– Inbyggt överströmsskydd och kortslutningsskydd
– Ingen extern säkring eller relä krävs

Visuell felindikering
– 🔴 LED släckt = Av
– 🟢 LED tänd = På
– 🟡 LED blinkar = Fel

Externa ingångar
– 16 st Momentary switch-ingångar
– 16 st ECU-ingångar
– 4 st dedikerade funktionsingångar
– 2 st Isolator XR-ingångar

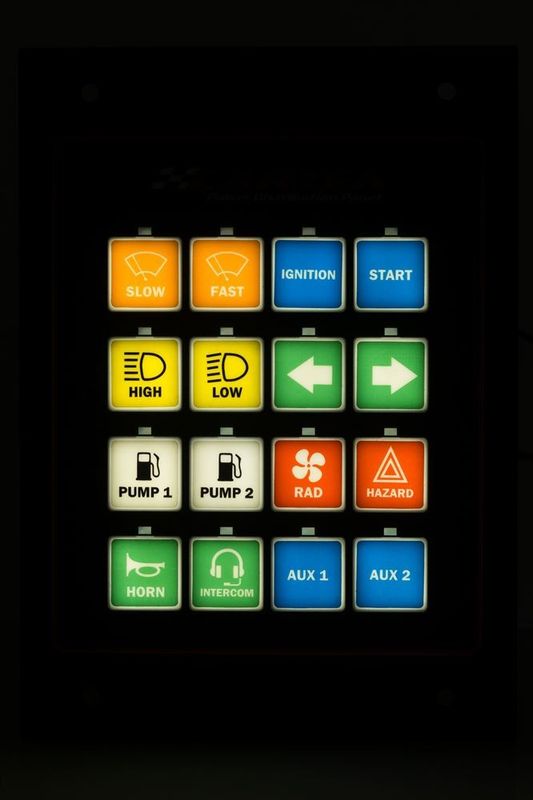

2 nivåer bakgrundsbelysning
– Låg och hög ljusstyrka för dags-/nattläge

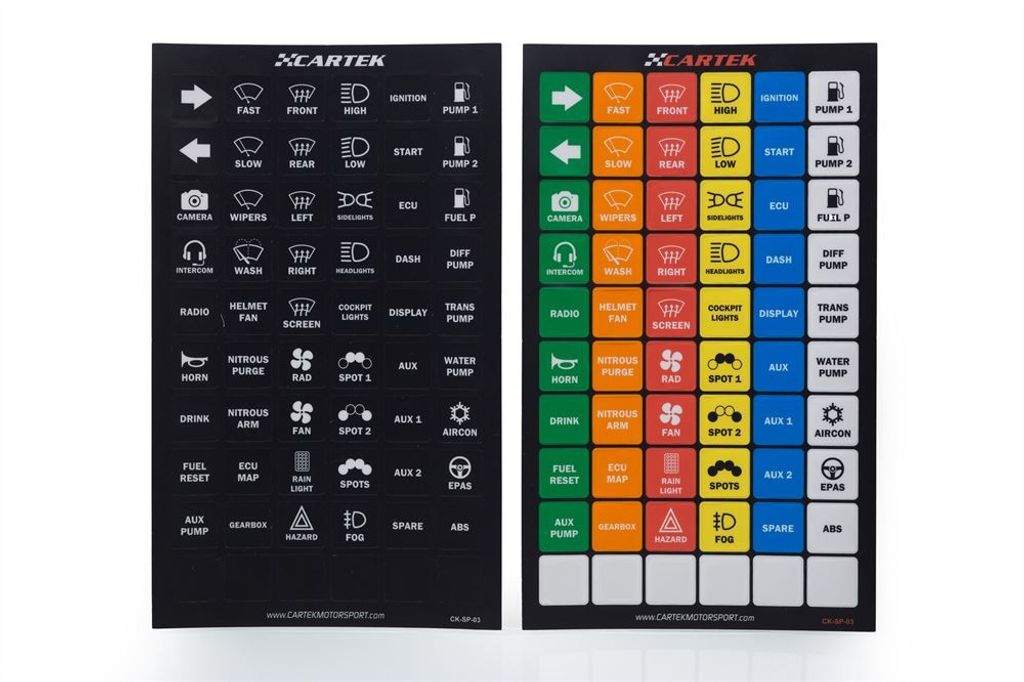

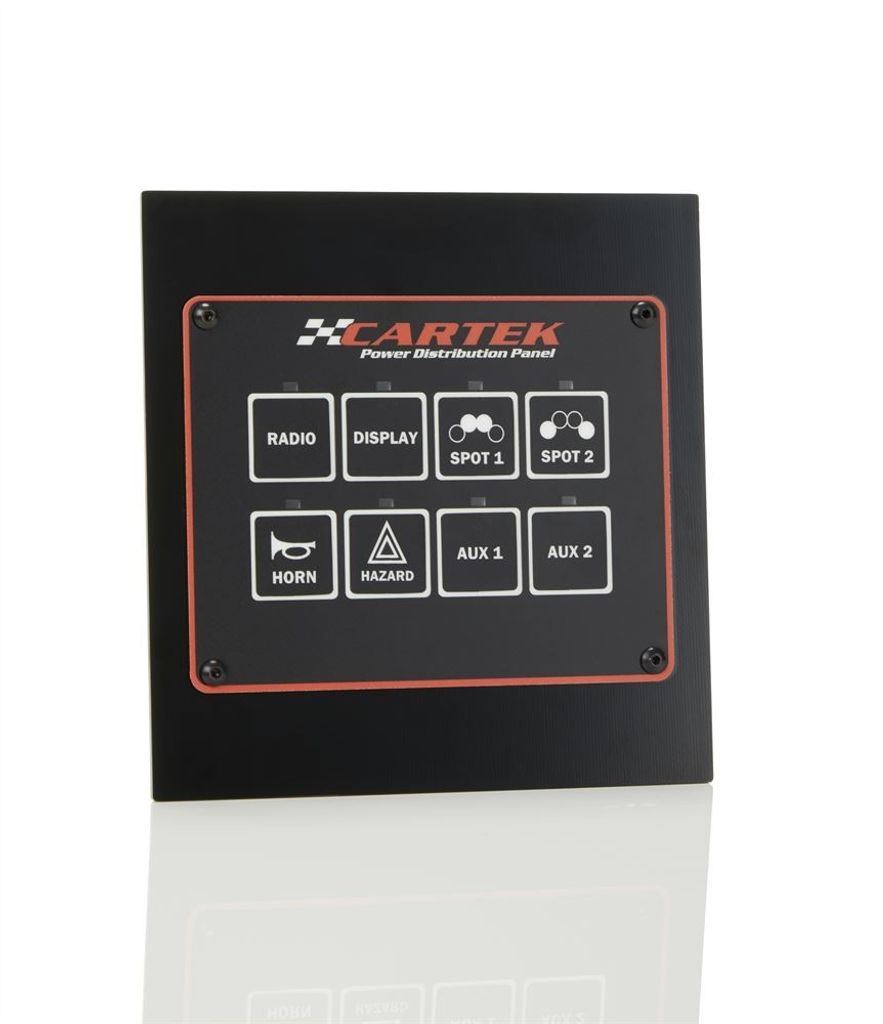

Etikettark ingår
– Färgkodade etiketter för snabb överblick


Specifikation:

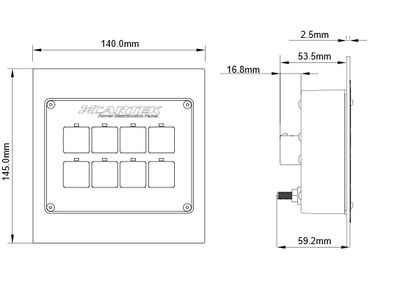

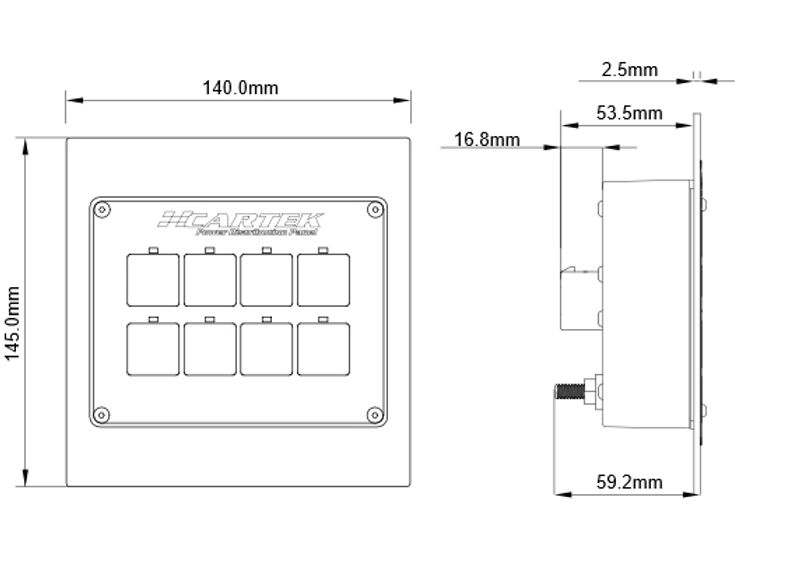

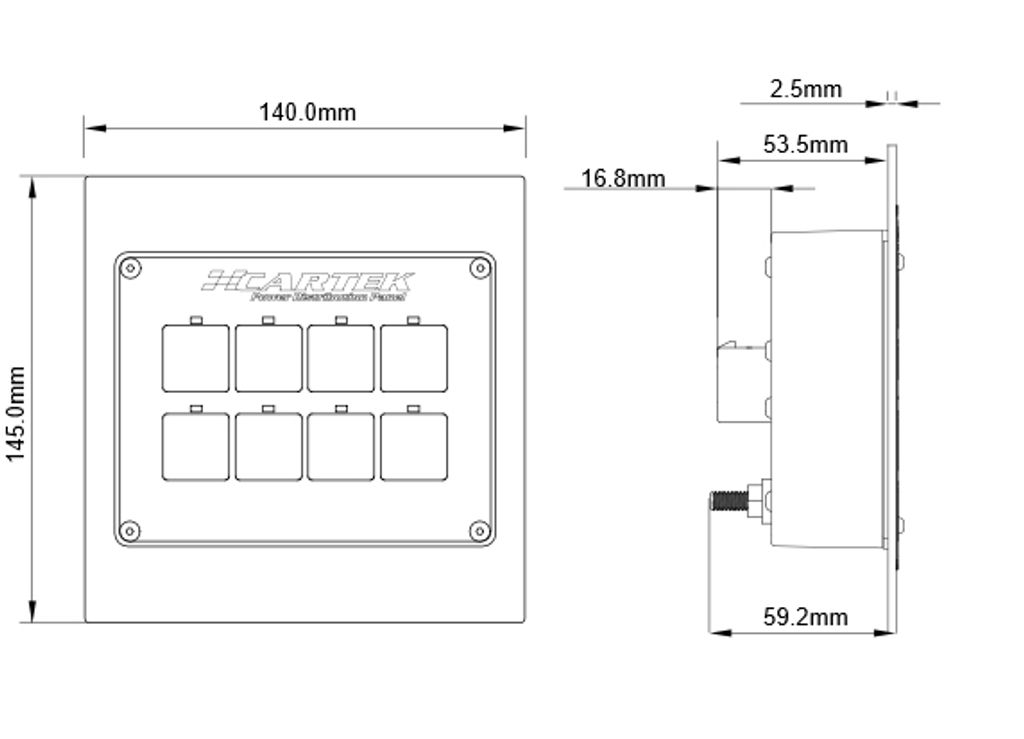

  • Storlek: 108 x 30 x 85 mm

  • Vikt: 625 g

  • Driftspänning: 6–12V

  • Total utgångsström: 160A (kontinuerlig)

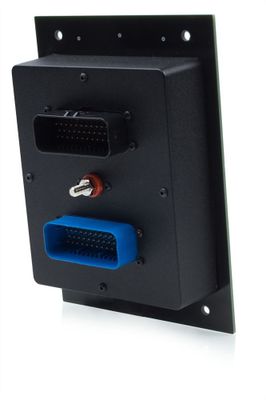

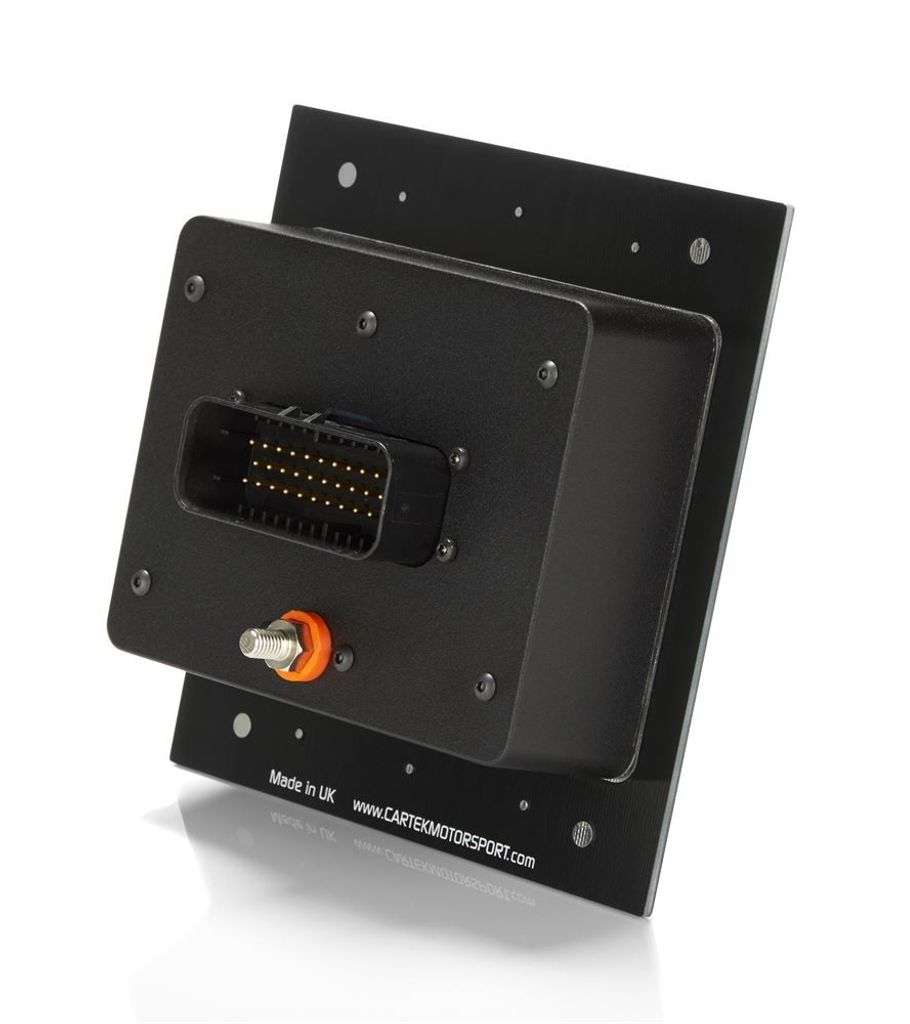

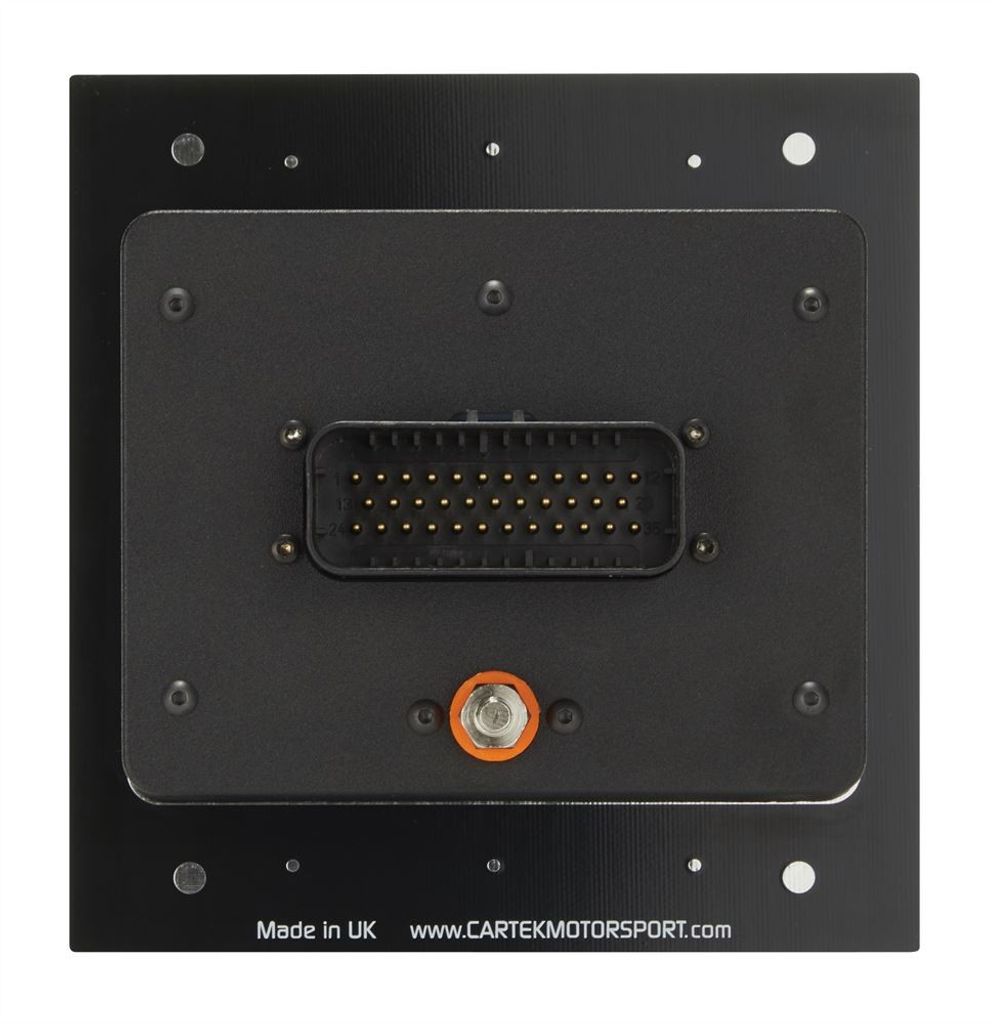

  • Anslutningar: AMP 1-776231-1, AMP 1-776231-5, M6 Power Stud

  • Arbetstemperatur: –10°C till +85°C

  • Skyddsklass: Front- och bakgummi, skydd mot smuts och fukt

  • Artikelnummer: CK-PDP-16


Fördelar med CARTEK Power Distribution Panel:

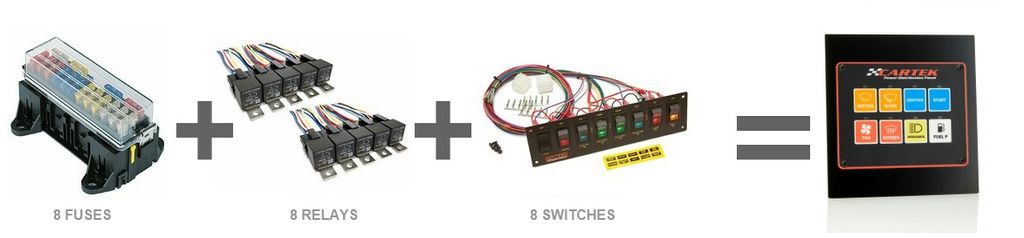

Ersätter reläer, säkringar och brytare – spar tid och vikt
💡 Snabb felsökning via LED-indikatorer
🔧 Ingen dator krävs – enkel konfiguration direkt på panelen
🏁 Designad för motorsport – klarar vibrationer, värme och smuts
🧩 Flexibel integration – fungerar med CAN-system, ECU och trådlösa Cartek-enheter


CARTEK Power Distribution Panel är det smarta valet för professionella team och entusiaster som kräver maximal tillförlitlighet, kompakt installation och total styrning av fordonets elsystem.

📧 Har du frågor eller vill beställa? Kontakta oss på info@trendab.com
🚚 Fri frakt över 1500 kr!
