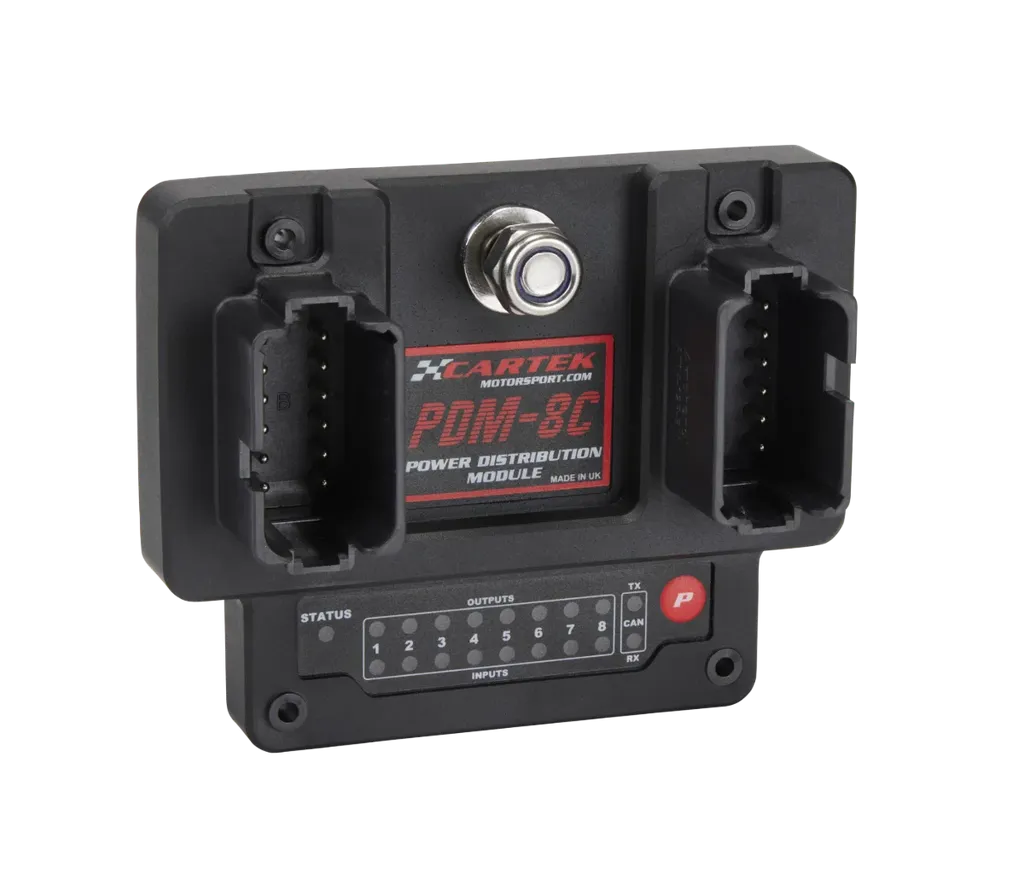

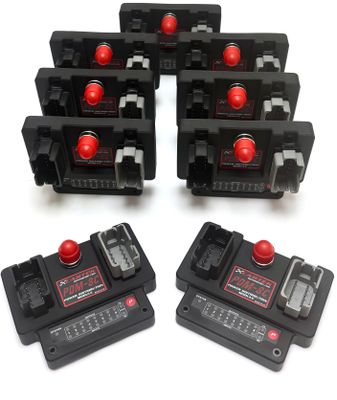

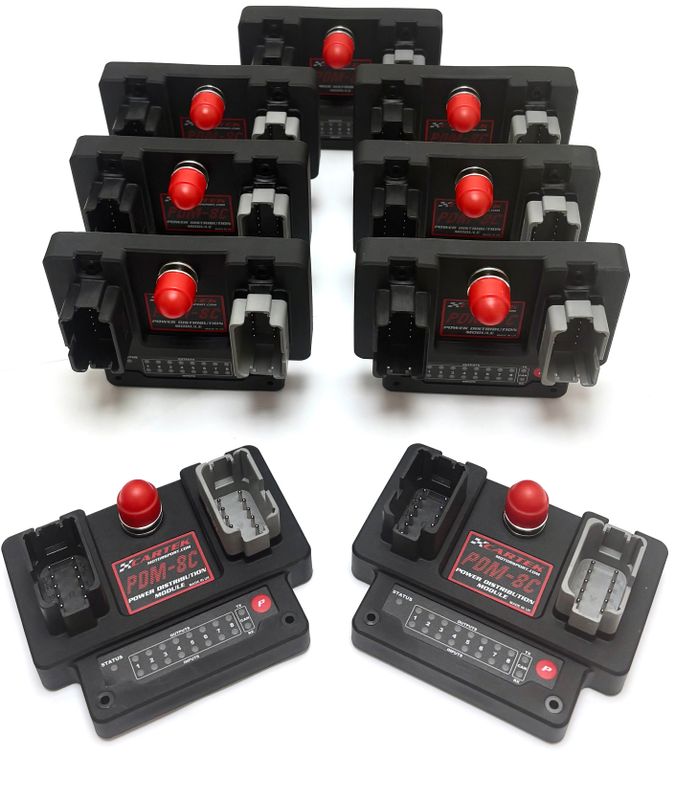

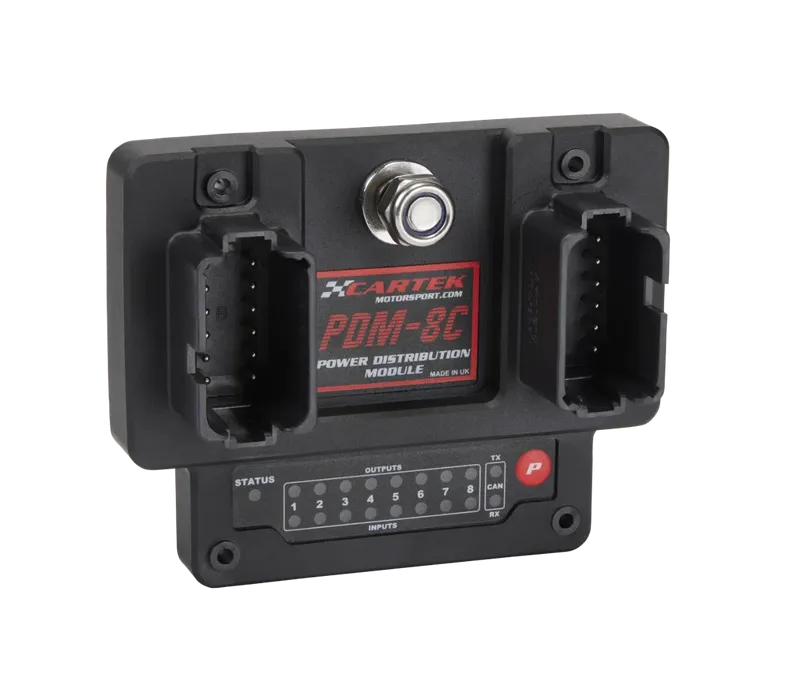

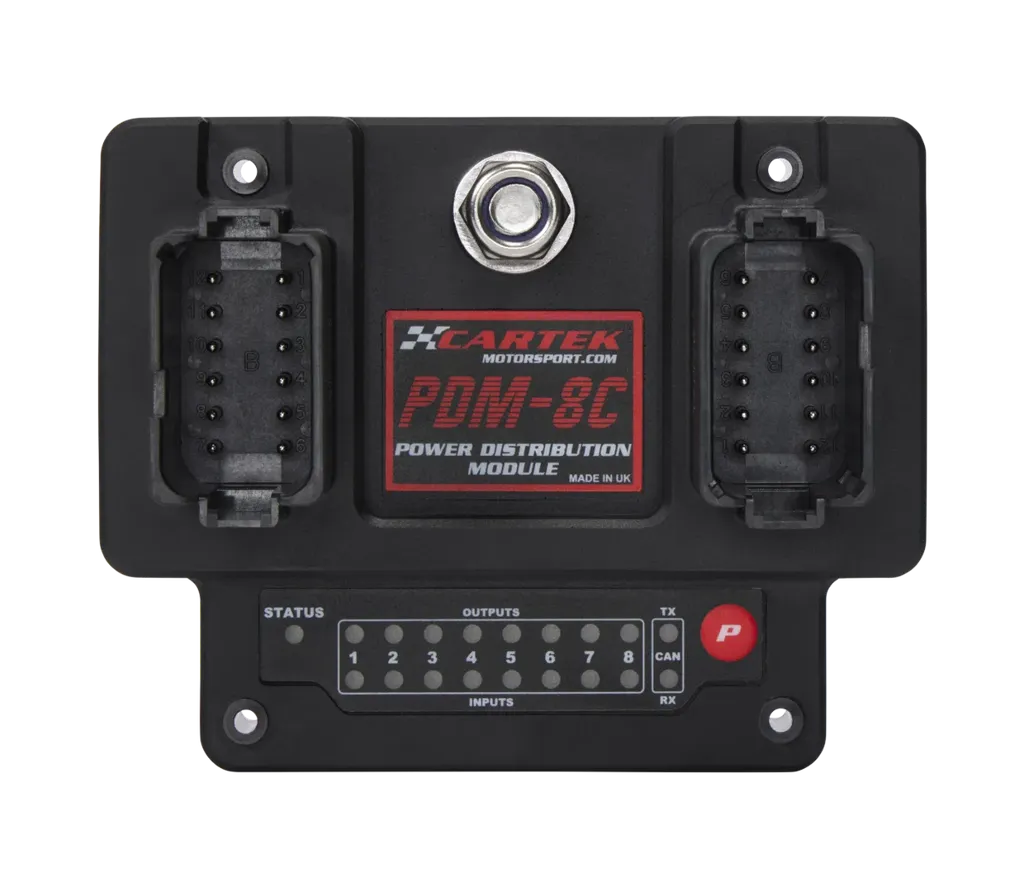

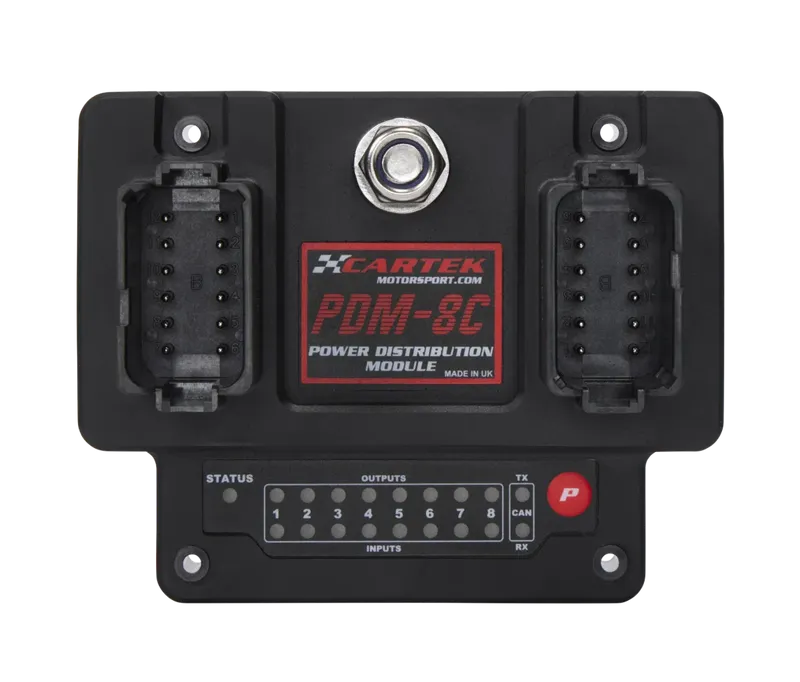

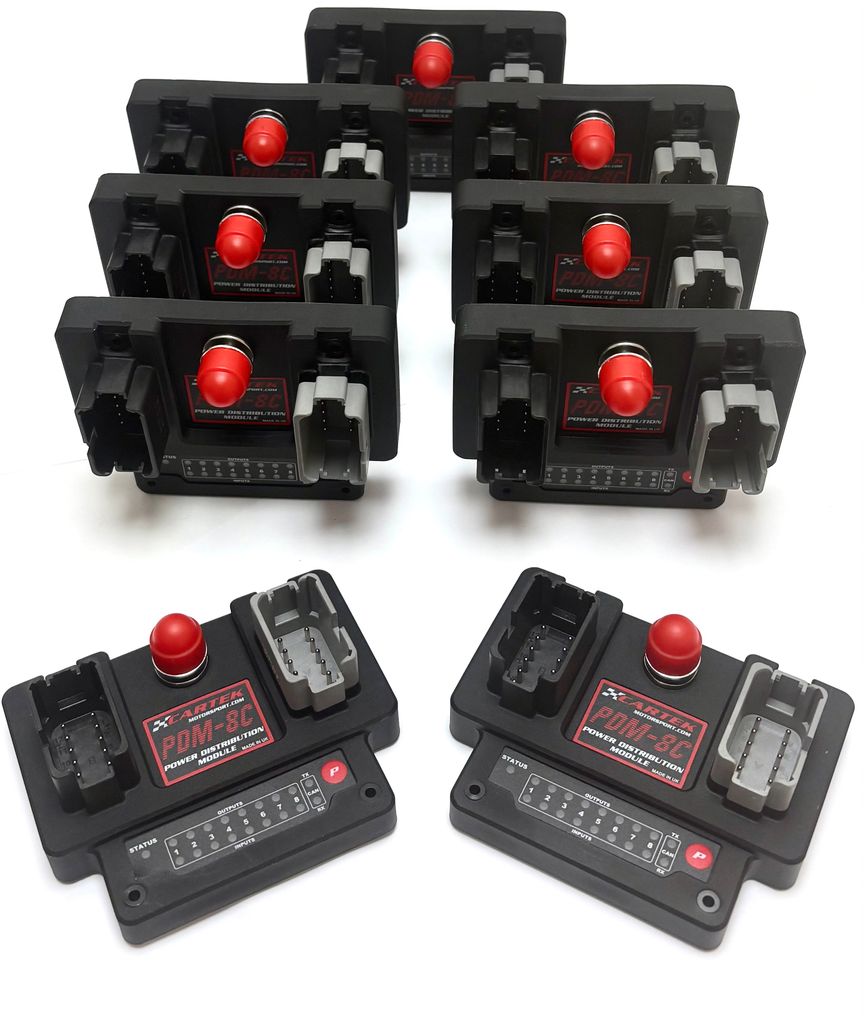

CARTEK PDM 8-kanaler med CAN-buss (Power Distribution Module)

Ersätt traditionella säkringar, reläer och krångliga kabelhärvor med CARTEK PDM-8C. Detta är en extremt kompakt, lätt och intelligent strömfördelningsbox med 8 utgångar och full CAN-buss-kompatibilitet, speciellt utvecklad för professionell motorsport och krävande prestandabyggen.

CARTEK PDM-8C hanterar strömförsörjningen till bilens alla vitala komponenter elektroniskt. Om en överbelastning eller kortslutning sker stänger kanalen omedelbart av sig för att skydda komponenterna, och kan enkelt återställas via en knapptryckning eller genom att slå av/på tändningen. Boxen är helt ingjuten i solid harts vilket gör den 100 % resistent mot vatten, smuts och de kraftiga vibrationer som uppstår i en hårt byggd **racingbil**. Dessutom kan alla inställningar göras direkt på enheten via en inbyggd programmeringsknapp och LED-indikeringar – du behöver alltså ingen bärbar dator för att komma igång. Beställ enkelt online hos Trendab för snabb leverans.

Flexibla utgångar och inbyggd logik

De 8 utgångarna är uppdelade för att passa bilens olika förbrukare på bästa sätt och hanterar startströmsspikar (inrush spikes) utan att lösa ut i onödan. Det finns även möjlighet till mjukstart (Soft-start) för tunga belastningar:

• 2 x Högströmsutgångar (max 40A / 30A kontinuerligt): Perfekt för bränslepumpar, kylarfläktar eller elektriska vattenpumpar.
• 4 x Standardutgångar (max 20A / 15A kontinuerligt): Idealiskt för tändningsström, **styrsystem**, mätare och dataloggarsystem.
• 2 x Torkaroptimerade utgångar (max 15A / 10A kontinuerligt): Speciellt anpassade för torkarmotorer med inbyggd logik för 2-hastighetsfunktion, spolarsystem och automatiskt parkeringsläge (Wiper park).

Avancerad belysnings- och CAN-styrning

CARTEK PDM-8C är utrustad med smarta förinställda logikfunktioner som sparar tid och minskar behovet av externa reläboxar:

• Komplett strålkastarstyring: PDM:en sköter automatiskt logiken mellan positionsljus, halvljus, helljus och extraljus. Bakljusen tänds automatiskt när halv- eller helljus aktiveras, och extraljusen kan låsas till att bara kunna tändas ihop med helljuset. Även ljustuta (flash) med valbar frekvens kan konfigureras.
• CAN-buss kommunikation: Utgångarna kan aktiveras antingen via de fysiska ingångsstiften eller via CAN-meddelanden från din ecu/knappsats. PDM:en skickar dessutom ut detaljerad realtidsdiagnostik över CAN-bussen (spänning, strömstyrka per kanal, felkoder m.m.) för loggning och övervakning.

Egenskaper & Fördelar

• Extremt kompakt och lätt: Väger endast 220 gram och mäter 108 x 86 mm.
• Helingjuten konstruktion: Skyddad mot vatten, olja, smuts och skadliga chassivibrationer (IP-klassad för motorsport).
• Smarta ingångar: 3 auxiliary-ingångar som kan konfigureras för Active High/Low, pulserande signaler (PWM upp till 200Hz) eller kanttriggning.
• Ingen dator krävs: Fullt programmerbar via den integrerade tryckknappen och RGB-statusdioder, men kan även konfigureras via CAN-buss.
• Säkra anslutningar: Alla kopplingar sker via två kapslade 12-pols Deutsch DT-kontakter.

Teknisk specifikation

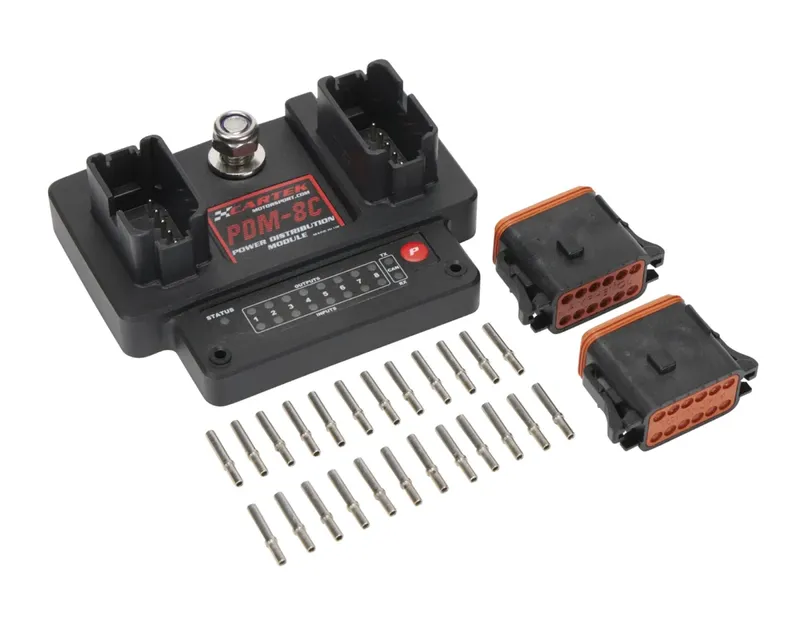

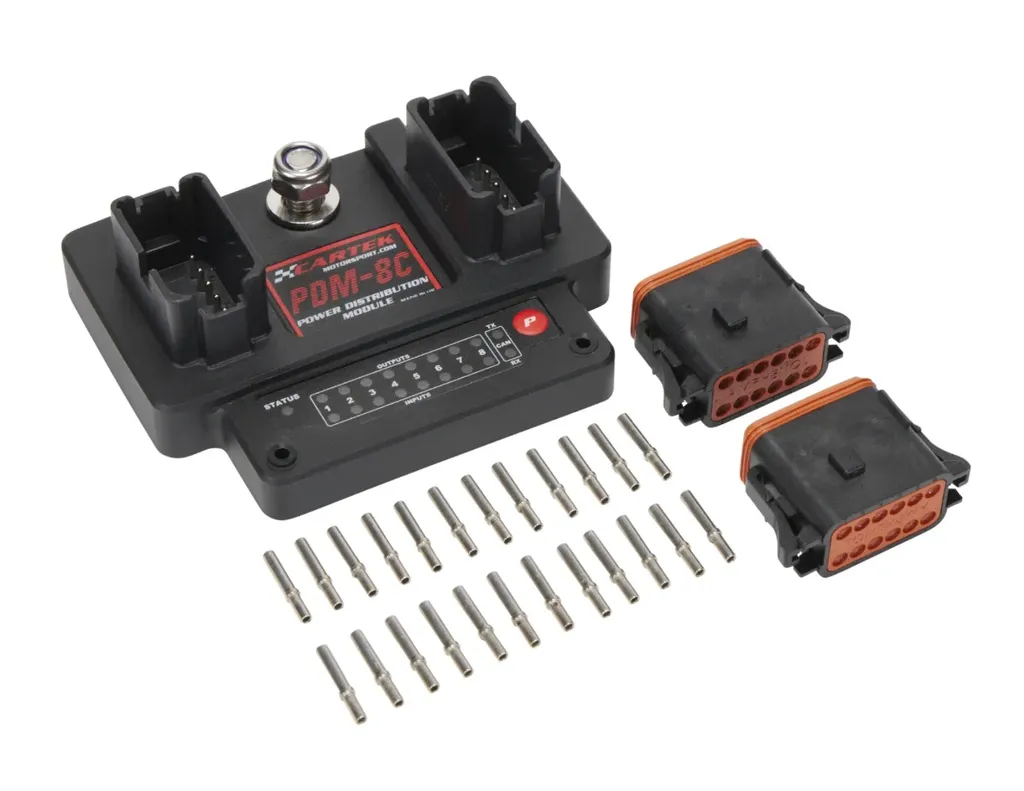

Kittets innehåll

• 1 x CARTEK PDM (CK-PDM-8C)
• 2 x Matchande kontakthus (Deutsch DT 12-pol)
• 24 x Krimpstift (för kablageinstallation)

Frakt & Leverans

Vi erbjuder snabb hantering och fri frakt från 1995 kr inom Sverige. Produkten packas omsorgsfullt i stötdämpande emballage för att säkerställa en trygg transport till din verkstad.

Kontakt & Support

Behöver du hjälp med CAN-inställningarna till din knappsats eller vill du veta hur du bäst integrerar PDM:en med ditt eftermarknadssprut? Kontakta oss på order@trendab.com – vi hjälper dig att bygga ett elsystem i toppklass!
