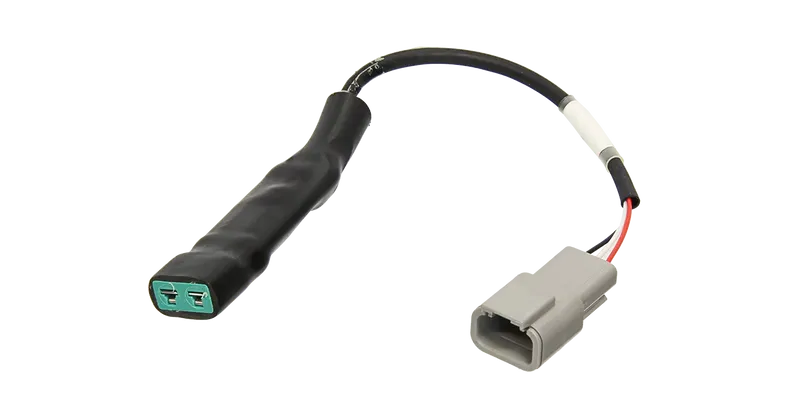

MoTeC TCA Termoelementförstärkare

MoTeC TCA Termoelementförstärkare

MoTeC TCA Termoelementförstärkare ger kalljunktionskompensation och förstärkning av termoelementets mikrosignaler till en exakt 0–5 V utgång för ECU- och loggerintegration.

För bästa noggrannhet måste termoelementet anslutas med K-typ termoelementtråd eller K-typ kompensationstråd hela vägen till förstärkarens anslutning. Ingen koppartråd får användas i signalledningen mellan termoelementet och förstärkaren.

Specifikationer

• Ingångsspänning: -5 V till +2,5 V
• Ingångsimpedans: Negativ 100 kΩ / Positiv >1 MΩ
• Utgång: 0–5 V (sänk- och källström max 5 mA)
• Strömförbrukning: Typiskt 1 mA (exkl. utgångsdrivström)
• Drivspänning: Rek. 8 V reglerad (7,5–22 VDC tillåten)
• Transienttålighet: Upp till 60 V (<100 ms, <1% duty cycle)
• Arbetstemperatur: -10°C till +80°C
• Skyddsklass: IP53 (med kontaktvinkeln nedåt)

Noggrannhet

• Kalibreringsfel: ±3°C
• Gain-fel: ±0,5% max
• Temperaturdrift: ±0,05°C/°C (0–50°C)
• Totalt fel: ±4,25°C vid 25°C, ±9,25°C vid 1000°C

Egenskaper och fördelar

• Kalljunktionskompensation: Säkerställer exakta temperaturmätningar
• Stabil utgång: Ger 0–5 V analog signal för ECU och loggers
• Hög noggrannhet: Lågt kalibrerings- och gain-fel
• Robust design: Skyddad mot kortslutning och transientspänningar

Användningsområden

• Avgastemperatur: Exakt mätning för motorövervakning
• Motorsport: Tillförlitliga temperaturdata i krävande applikationer
• Fordonstestning: För utvecklings- och tuningprojekt

MoTeC TCA Termoelementförstärkare är det professionella valet för exakta temperaturmätningar i motorsport och avancerade applikationer.

Beställning och rådgivning

Beställ din MoTeC TCA Termoelementförstärkare idag och få tillgång till pålitlig och exakt temperaturdata. Har du frågor om installation eller kompatibilitet? Kontakta oss på info@trendab.com – vi hjälper dig gärna.

Fri frakt över 1500 kr – snabb och spårbar leverans från vårt lager i Sverige.
