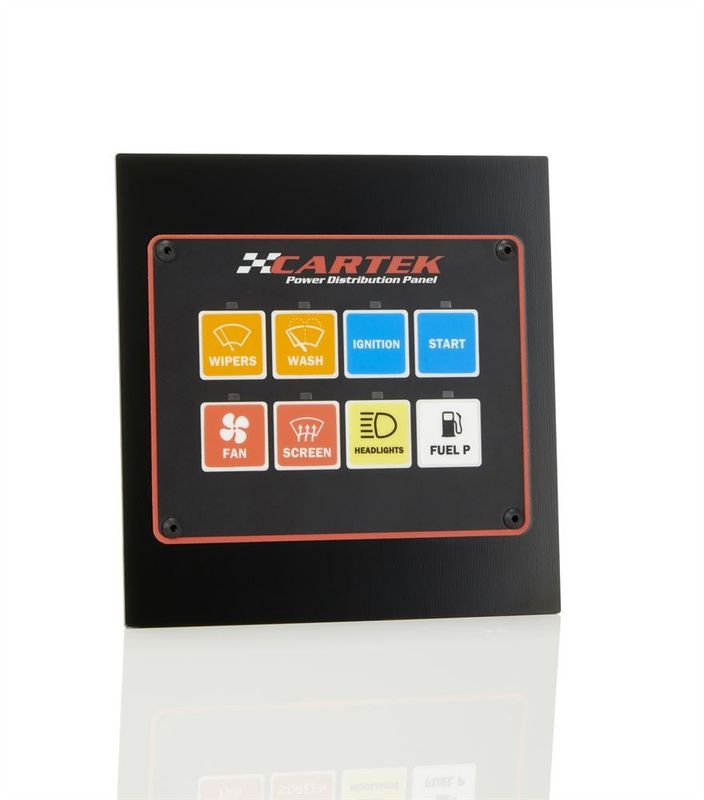

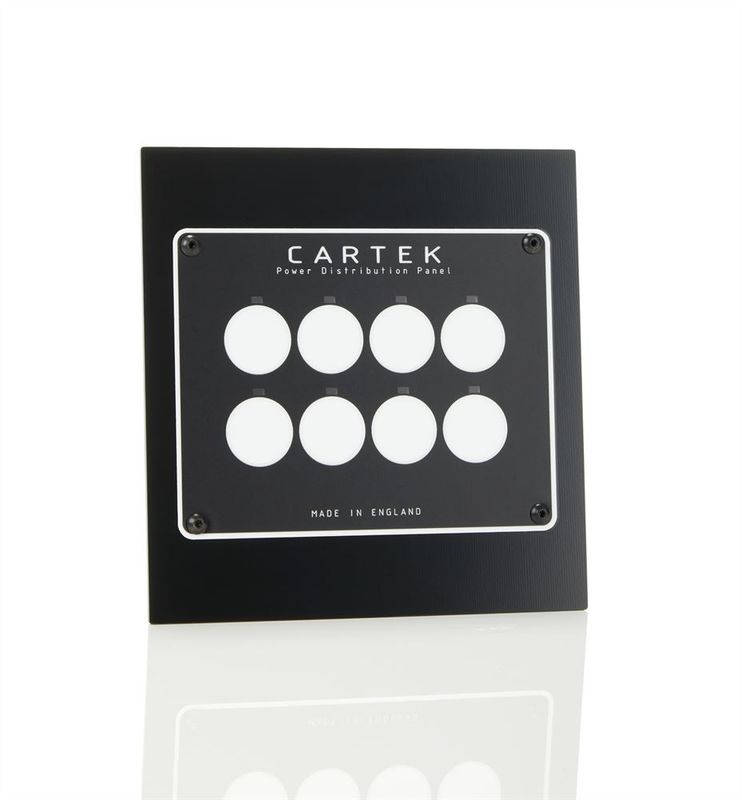

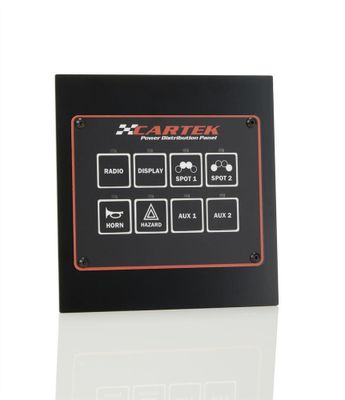

CARTEK Power Distribution Panel

11 981,25 kr

CARTEK Power Distribution Panel – Elektronisk lösning för effektiv kraftdistribution i racing och rally Kompakt, kraftfull och konfigurerbar panel för moderna tävlingsbilar
Läs mer

CK-PDP-08 CARTEK
  • Fullfjädrad verkstad
  • 4,8 i betyg från våra kunder
  • Fri frakt från 1500kr

Beskrivning av CARTEK Power Distribution Panel

CARTEK Power Distribution Panel – Elektronisk lösning för effektiv kraftdistribution i racing och rally

Kompakt, kraftfull och konfigurerbar panel för moderna tävlingsbilar

CARTEK Power Distribution Panel är en avancerad elektronisk elpanel som ersätter säkringar, reläer och mekaniska brytare i tävlingsfordon. Genom att samla funktioner i en kompakt enhet förenklas elinstallation, vikt minskas och tillförlitligheten ökar, vilket gör den optimal för professionell motorsport.

🔧 OBS! Komplettera med rätt anslutningar för korrekt installation och funktion.


Hur det fungerar

Panelen tar +12V direkt från batteriet och distribuerar detta till fordonets system via 8 programmerbara kanaler. Varje kanal har valbar strömstyrka (upp till 30A), elektroniskt skydd och kan styras via frontknappar eller externa signaler – t.ex. från ECU eller Cartek Wireless System.

LED-statuslampor visar snabbt aktuell kanalstatus:
⚫️ AV | 🟢 PÅ | 🔴 Blinkar = Överström eller kortslutning


Funktioner och specifikationer

8 användarkonfigurerbara kanaler
– Valbar ström: 5A, 10A, 15A (eller 20A, 25A, 30A genom att kombinera kanaler)

8 funktionstyper per kanal:

  • Momentan (t.ex. startmotor, spridare)

  • Spärrfunktion (med/minnesfri)

  • Tidsfördröjning (elruta, avfrostning)

  • Blinkande funktion (indikatorer)

  • Växling (helljus/lågljus)

  • 0V switch (t.ex. ECU-map)

Skydd & status
– Överströms- och kortslutningsskydd
– LED-indikering för varje kanal
– Systemåterställning vid uppstart

Externa ingångar:

  • 8 momentary switch-ingångar

  • 8 ECU-ingångar

  • 4 dedikerade funktionsingångar

Användarvänlig & robust
– Ingen dator krävs
– Bakgrundsbelysning (2 nivåer)

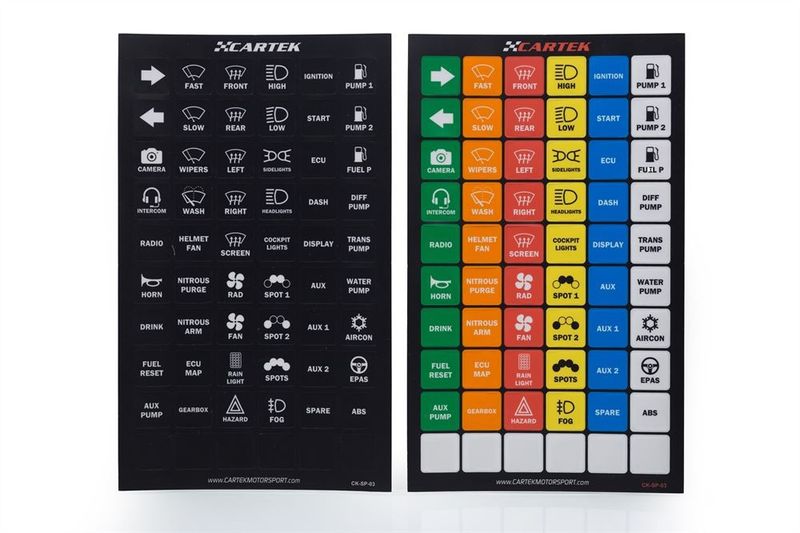

– Etikettark i färg medföljer
– Helt elektronisk konstruktion – inga säkringar, reläer eller mekanik


Teknisk data

  • Storlek: 108 × 30 × 85 mm

  • Vikt: 625 g

  • Spänning: 6–12V

  • Strömutgångar: 8 st, totalt 80A kontinuerlig

  • Ströminställningar: 0–30A (i steg om 5A)

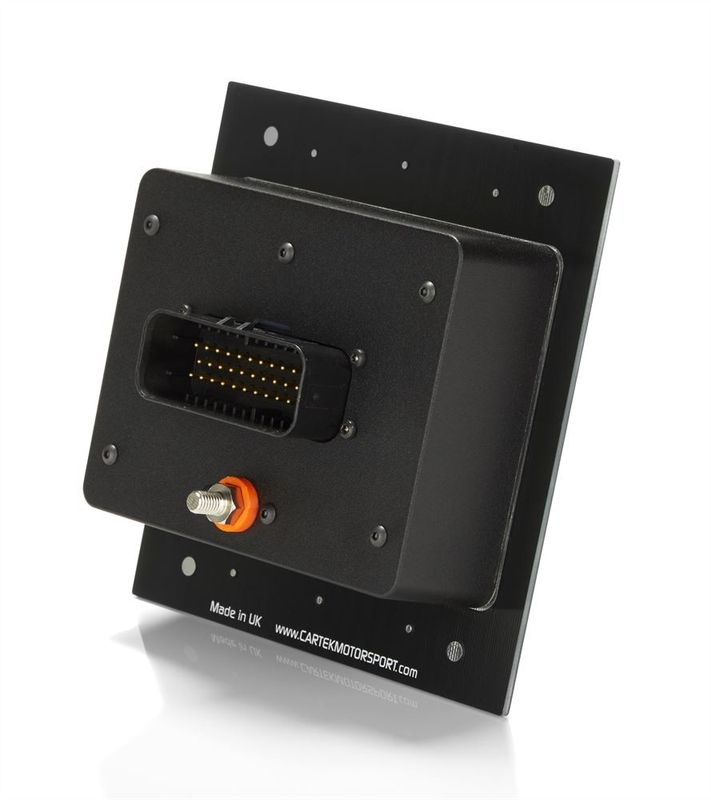

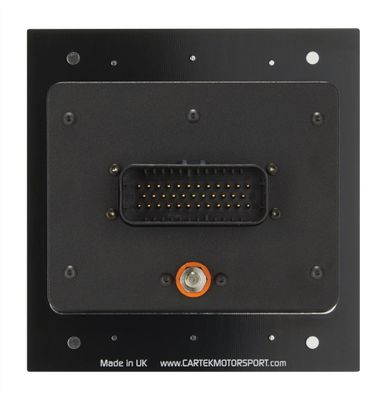

  • Anslutningar bak: AMP 1-776231-1, 1-776231-5, M6 stud

  • Temperaturspann: –10°C till +85°C

  • Skydd: IP-klassad med gummipackning front och bak

  • Artikelnummer: CK-PDP-8


Fördelar med CARTEK Power Distribution Panel

🔌 Ersätt säkringar, reläer och strömbrytare – förenklar hela systemet
🏁 Byggd för motorsport – vibrationstålig, lätt och robust
Snabb felsökning – LED-indikatorer ger tydlig status
🛠️ Mindre kabeldragning, kortare installationstid
🧩 Anpassningsbar för alla behov – gata eller bana


CARTEK Power Distribution Panel är lösningen för dig som vill ha maximal funktionalitet, säkerhet och enkelhet i ditt elsystem. Perfekt för racing, rally och avancerade custom-byggen.
