CARTEK RETRO Power Distribution Panel

CARTEK RETRO Power Distribution Panel – Elektronisk kraftdistribution för racing- och rallybilar

Kompakt, pålitlig och flexibel elpanel för professionell motorsport

CARTEK RETRO Power Distribution Panel är en avancerad och helt elektronisk kraftdistributionsenhet som ersätter säkringar, reläer och brytare i tävlingsfordon. Genom att eliminera traditionella komponenter förenklar den elinstallation, minskar byggtid och vikt samt maximerar driftsäkerheten – perfekt för racingteam som vill ha total kontroll och minimal kabeldragning.

🔧 OBS! Komplettera med anslutningskit för korrekt installation och funktion.

Så fungerar systemet

Panelen tar in +12V direkt från batteriet och distribuerar detta till fordonets elektriska system via 8 programmerbara utgångar. Varje kanal är säkrad elektroniskt med valbar strömstyrka och kan styras direkt från panelens knappar eller via externa ingångar (exempelvis ECU eller trådlösa knappar).

LED-statuslampor visar aktuell kanalstatus:
🟢 På | ⚫️ Av | 🔴 Blinkande = fel (överström/kortslutning)

Egenskaper och teknisk specifikation:

✅ 8 användarkonfigurerbara kanaler
– Välj 5A, 10A eller 15A per kanal
– Kombinera kanaler för 20A, 25A eller 30A

✅ 8 funktionstyper per kanal:
– Momentan (startmotor, spridare)
– Spärrfunktion (med eller utan minne)
– Tidsfördröjning (ex. elruta)
– Blinkfunktion (indikatorer etc.)
– Växling (ex. helljus/lågljus)
– 0V switch (ex. ECU-map)

✅ Fullt elektroniskt skydd
– Inget behov av säkringar eller reläer
– Inbyggt överströms- och kortslutningsskydd

✅ Enkel visuell återkoppling
– LED-status för varje kanal
– Systemåterställning vid uppstart

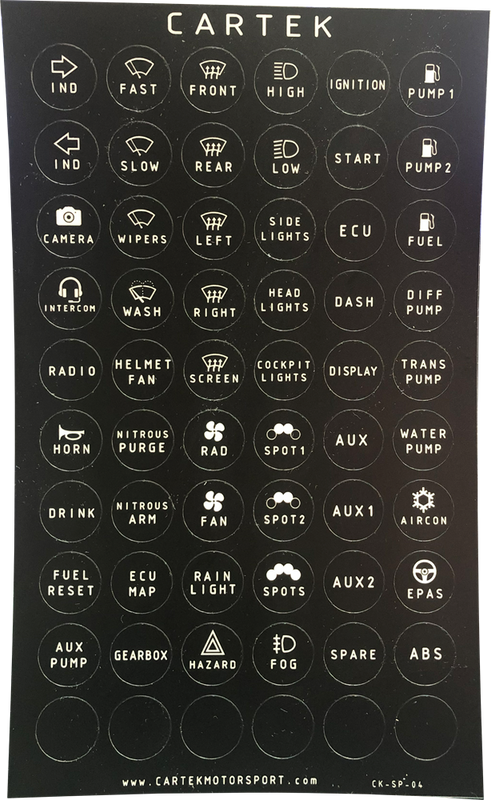

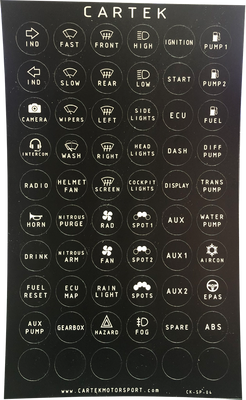

✅ Flerfärgat etikettark
– För snabb och tydlig märkning av knappar och funktioner

✅ Bakgrundsbelysning
– Två nivåer för dag- och nattkörning

✅ Externa ingångar
– 8 Momentary switch-ingångar
– 8 ECU-ingångar
– 4 funktionsingångar (t.ex. blixtljus, torkare)

Teknisk data:

• Storlek: 108 x 30 x 85 mm

• Vikt: 625 g

• Matningsspänning: 6–12V

• Total utgångsström: 80A kontinuerlig

• Anslutningar: AMP 1-776231-1 / 1-776231-5, M6 Power Stud

• Temperaturspann: –10°C till +85°C

• Skydd: Front- och bakgummi, motståndskraftig mot smuts

• Delnummer: CK-PDP-8

Fördelar med CARTEK RETRO PDP-8

⚡ Ersätter säkringar, reläer och omkopplare – förenklar systemet
🏁 Byggd för motorsport – klarar vibration, smuts och värme
🔧 Plug-and-play installation – ingen dator krävs
💡 Snabb felsökning via LED-indikatorer
🧩 Flexibel anpassning – perfekt för alla typer av racing- och rallyfordon

CARTEK RETRO Power Distribution Panel är det perfekta valet för dig som vill ha ett smartare, mer pålitligt elsystem i din tävlingsbil – utan kompromisser.
